Bandenmaten
Voor de duidelijkheid hebben wij nog enkele relevante wetenswaardigheden over de velgen en banden voor u op een rijtje gezet.
- Velgenmaten
- Bandmarkering
- Laadvermogen ( onder nr. 7: Kenmerk voor de draagkracht van de band)
- Snelheidscode ( onder nr.8: Snelheidscategorie)
- Steekmaat velg
- ET waarde velgen
1. Velgenmaten
De maten van velgen worden weergegeven in inches ( 1 inch is 2,54 cm)
Een velg uit ons assortiment is bijvoorbeeld 6 x13. Dit betekent dus 6 inch breed en een diameter van 13 Inch.
Belangrijk om op te merken is dat de velgbreedte de binnenmaat is zoals in onderstaande tekening schematisch is weergegeven.
Terug naar de top

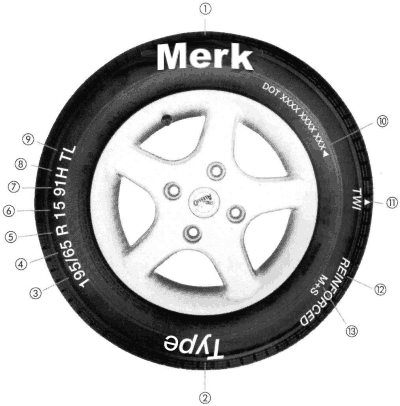

2. Bandmarkering
- Merk van de Band
- Profielaanduidingen en Bandtype
- Breedte van de band in mm
- Verhouding van de bandhoogte tot de bandbreedte in %
- R= Radiaalbanden en D= Diagonaalbanden
- Doorsnede afmeting van de velg uitgedrukt in inches
- Kenmerk voor de draagkracht van de band
- Snelheidscategorie
- Tubeless (Banden zonder binnenband)
- Productiedatum (XX = Week, X = Jaar, < = 9. Decade)
- Slijtage index
- Toegevoegd aan banden met een verhoogde draagkracht (Re-inforced)
- Aanwijzing over toepasbaarheid in de winter (op winter- en all-year banden)
Bronu: Reifenfibel, 1.Auflage 1999, Schweiz
Copyright by Bridgestone, Continental, Dunlop, Goodyear, Michelin, Pirelli
Een voorbeeld:
175 / 70 R 13 86N
- 175: Breedte van de band in mm, gemeten van linkerflank tot rechterflank,
- 70: Verhouding van de hoogte van de flank tot de breedte van de band (70% van 175 mm). Extra uitleg: Een /50 betekent dat de bandhoogte half zo groot is als de bandbreedte. Hoe kleiner het verhoudingsgetal, hoe platter de zijkant van de band.
- R: Radiaal. Een D staat voor Diagonaal. Op éénzelfde as mogen nooit twee verschillende types staan.
- 13: Diameter van het wiel (inches),
- 86: Loadindex (LI): (86 = 530 kg) drukt uit hoeveel gewicht een band kan dragen (zie tabel),
- N: Snelheidscode: ( N= 140 km/u ) drukt maximum toelaatbare snelheid uit (zie tabel).
Terug naar de top
3. Laadvermogen ( Loadindex)
LI Kg |
LI Kg |
LI Kg |
LI Kg |
LI Kg |
LI Kg |
60 = 250 |
80 = 450 |
100 = 800 |
120 = 1400 |
140 = 2500 |
160 = 4500 |
61 = 257 |
81 = 257 |
101 = 825 |
121 = 1450 |
141 = 2575 |
161 = 4625 |
62 = 265 |
82 = 475 |
102 = 850 |
122 = 1500 |
142 = 2650 |
162 = 4750 |
63 = 272 |
83 = 487 |
103 = 875 |
123 = 1550 |
143 = 2725 |
163 = 4875 |
64 = 280 |
84 = 500 |
104 = 900 |
124 = 1600 |
144 = 2800 |
164 = 5000 |
65 = 290 |
85 = 515 |
105 = 925 |
125 = 1650 |
145 = 2900 |
165 = 5150 |
66 = 300 |
86 = 530 |
106 = 950 |
126 = 1700 |
146 = 3000 |
166 = 5300 |
67 = 307 |
87 = 545 |
107 = 975 |
127 = 1750 |
147 = 3075 |
167 = 5450 |
68 = 315 |
88 = 560 |
108 = 1000 |
128 = 1800 |
148 = 3150 |
168 = 5600 |
69 = 325 |
89 = 580 |
109 = 1030 |
129 = 1850 |
149 = 3250 |
169 = 5800 |
70 = 335 |
90 = 600 |
110 = 1060 |
130 = 1900 |
150 = 3350 |
170 = 6000 |
71 = 345 |
91 = 615 |
111 = 1090 |
131 = 1950 |
151 = 3450 |
171 = 6150 |
72 = 355 |
92 = 630 |
112 = 1120 |
132 = 2000 |
152 = 3550 |
172 = 6300 |
73 = 365 |
93 = 650 |
113 = 1150 |
133 = 2060 |
153 = 3650 |
173 = 6500 |
74 = 375 |
94 = 670 |
114 = 1180 |
134 = 2120 |
154 = 3750 |
174 = 6700 |
75 = 387 |
95 = 690 |
115 = 1215 |
135 = 2180 |
155 = 3875 |
175 = 6900 |
76 = 400 |
96 = 710 |
116 = 1250 |
136 = 2240 |
156 = 4000 |
176 = 7100 |
77 = 412 |
97 = 730 |
117 = 1285 |
137 = 2300 |
157 = 4125 |
177 = 7300 |
78 = 425 |
98 = 750 |
118 = 1320 |
138 = 2360 |
158 = 4250 |
178 = 7500 |
79 = 437 |
99 = 775 |
119 = 1360 |
139 = 2430 |
159 = 4375 |
179 = 7750 |
Terug naar de top
4. Snelheidscodering
F = 80 km/u |
N = 140 km/u |
H = 210 km/u |
G = 90 km/u |
P = 150 km/u |
V = 240 km/u |
J = 100 km/u |
Q = 160 km/u |
W = 270 km/u |
K = 110 km/u |
R = 170 km/u |
Y = 300 km/u |
L = 120 km/u |
S = 180 km/u |
ZR=>240 km/u |
M = 130 km/u |
T = 190 km/u |
|
Terug naar de top
5. Steekmaat velg van aanhangwagen

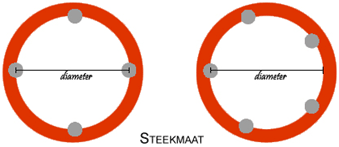

De steekmaat is de afstand tussen de boutgaten van de velg voor de aanhangwagen. De steekmaat wordt weergegeven in 2 cijfers nl. het aantal boutgaten ( 4,5 of 6) en de afstand van de boutgaten hart op hart. Bij 4 en 6 gats velgen is dit makkelijk te meten omdat de gaten recht tegenover elkaar staan. Bij 5 gats velgen is dit iets lastiger. In onderstaande afbeelding zie je dat er vanuit het hart van een boutgat een denkbeeldige cirkel getrokken moet worden om de juiste afmeting te bepalen.
Terug naar de top
6. ET waarde velgen

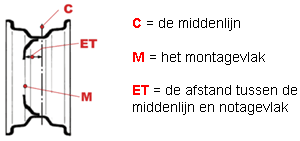

De wielbolling ( ET waarde) bepaalt in hoeverre de velg met band meer naar binnen of naar buiten valt. Als het montagevlak ( M) precies in het midden van de velg zou zitten in er sprake van een ET waarde 0. Hoe hoger de ET waarde is hoe verder het wiel onder de aanhangwagen komt te zitten. En logischerwijs hoe lager de Et waarde hoe verder het wiel naar buiten komt te zitten. Er kan zelfs sprake zijn van een negatieve ET waarde. Gemiddeld genomen is een afwijking van 5 mm acceptabel maar is aan te raden dezelfde ET waardes te hanteren voor de beste wegligging.
